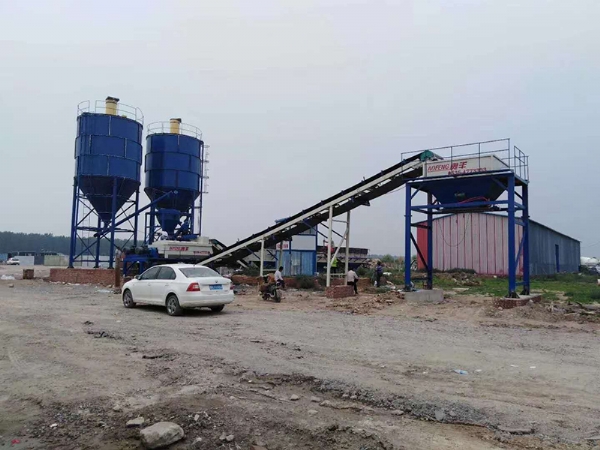

稳定土拌和站WDB800T

稳定土拌和站WDB800T

WDB800T稳定土设备配置表序号项目主要技术参数配置1整     机1、额定生产能力:水泥碎石800t/h    &n

信息详情

6f17f29db7e90b93fc9941e58e25524

WDB800T稳定土设备配置表

序号

项目

主要技术参数配置

1

整     机

1、额定生产能力:水泥碎石800t/h

                 总功率:约220KW

2、计量精度:骨料系统:±1%

             粉料系统:±1%

3、拌合骨料最大料径:60mm

4、控制形式:自动  手动

5、占地面积:长*宽48×15=720m2

2



骨   料    供   给   系   统

1.  骨料斗

  (1) 数量:4个

(2) 容积:16m3

(3) 上料高度:3.42m

(4)基本配置:配有4个格筛。

2.  计量装置:电脑皮带秤

(1)数量:4个

(2)控制形式:电脑控制,双托辊称重计量,通过变频器调整皮带秤的转速。

(3)计量精度:±1%

(4)计量范围:0-800t/h/台

(5)电机功率::4kw/台

(6)皮带:环形裙边皮带,长4960mm, 宽1000mm



3

粉    料   供   给   系   统

1.粉料仓

(1)数量:1个

(2)容量:100t (水泥密度按1.4计算)。

(3)直径:3000m

(4)总高度:16m

(5)闸板阀:600x600mm

2.粉料输送:变频调速螺旋输送机

(1)长度:3000mm

(2)直径:273mm

(3)输送能力:10-50t/h

(4)控制形式:电脑控制,通过变频器调整螺旋输送机的

转速。

(5)电机功率:5.5KW



4

粉  料  供  给 系 统

3.粉料计量:电子称



(1)长度:1400mm

(2)直径:273mm

(3)计量范围:10-50t/h

(4)计量精度:±1%

(5)电机功率:3kw





5

物   料   输   送   系   统

1.平带机:输送混合料

(1)皮带:宽1200mm

(2)输送能力: 800t/h

(3)带速:2.0m/s

(4)电机功率:22kw

注:传动为电动滚筒式。



2.斜带机:输送成品料

(1)皮带:宽1200mm.

(2)输送能力:800t/h

(3)带速:2.0m/s

(4)电机功率:22kw

(5)安装倾角:18°

注:传动为电动滚筒式。

6

搅    拌    装   置

1.主机型式:双卧轴强制式连续型

2.生产能力:100-800T

3.叶片数量:64片

4.叶片材质:高铬高钼铸件

5.允许最大粒径:60 mm

6.电机:功率110 kw

7.减速机型号:ZQ850减速机

8.驱动形式:单电机传动





7

供  水  系  统



1.水泵型号:潜水泵

2.水泵流量:40 m3/h

3.电机功率:2.2kw



8

储  料  装  置

1.料仓容积:12m3.

2.卸料高度:3.7m

3.运料通道宽度:3.2m

4.料门开启控制方式:电磁阀控制

5.料门开启方式:气动

6.振动器功率:1.1kw

7.空压机:用于成品料门的开启

8.空压机功率:7.5kw

9

操       作      室

1.机房:采用保温复合板,面积8m2,结构坚固,密封良好隔音 隔热 防潮 防尘,视野开阔。便于观察全套设备的运行情况。配备冷暖空调,保持机房内温度恒定。

2.控制系统:具有自动和手动控制功能,两种功能可以互相切换,控制系统主要有监控电脑、操作电盘、变频器、传感器

控制系统说明:

(1)自动控制系统使用电脑控制技术,电脑开机后自动进入控制程序,采用中文界面,操作简单,维护方便,易学易懂。各种物料比例可以任意调整,以适合各种不同的物料配比。控制程序运行时显示各计量秤参数的设定值和实际值,当缺料时能发出报警信号。

(2)操作电盘按照工艺顺序合理布置,易于操作,各种电器元件均采用优质产品,以保证电路系统的稳定运行,电路系统具备过载保护 过热保护 欠压保护等功能。





备注:1.由于产品不断更新,以上参数随时变动,具体以实物或合同约定为准,恕不另行通知,敬请谅解。

保证设备正常生产的条件:

1.  供电变压器总容量:不小于260KVA,供电电压:380V±5%,供电频率:50Hz±1%,三相电压不平衡量不超过1.5%,如不能保证上述条件,电动机将不能保证连续输出额定功率,并且会造成电动机发热,甚至烧毁。

2.  原材料要求:皮带输送机可输送堆积密度为0.5—2.5t/m3的各种块状、料状、粉状物料,不能输送具有酸性、碱性、油类及有机容剂等对运输胶带有明显腐蚀的物料。

3.  水质要求:水温不超过40℃,水中含固体杂质的体积比不超过0.1%,粒度不大于0.2mm,水中的PH值在6.5~8.5范围内。



(本配置表仅供参考,不作为法律依据)

(注:如有改动,恕不另行通知,解释权归本公司所有)
